Descrição dos produtos
Uma máquina de perfuração horizontal do tipo piso é uma ferramenta de usinagem especializada usada em processos de metalworking e fabricação para criar orifícios de precisão, furos e outras geometrias complexas em peças de trabalho grandes e pesadas. Esse tipo de máquina é normalmente usado para aplicações onde são necessárias alta precisão e precisão, como nos setores aeroespacial, automotivo e de energia.
Detalhes dos produtos
Parâmetros de produtos
| FRT -T160 | |||
| Item | Parâmetro principal | ||
| Controle do CNC | Siemens 828DSL | ||
| Mesa | Tamanho da tabela | mm | 2000×6000 |
| Capacidade de carga da tabela de trabalho | t/m² | 15 | |
| Especificações do slot T (largura/espaçamento/número) | 26×200×10 | ||
| Viagem | X eixo | milímetro | 6000 |
| Y eixo | milímetro | 3000 | |
| Z eixo | milímetro | 1000 | |
| Viagem do fuso (eixo W) | milímetro | 1000 | |
| Tarraxa | Modo de acionamento do fuso | Unidade de caixa de engrenagens | |
| Principal principal | KW | 45 | |
| Velocidade do eixo | RPM | 1-2000 | |
| Eixo dia | milímetro | Φ160 | |
| Converso do eixo e especificação | IS07: 24NO50 | ||
| Puxe o tipo de parafuso do garanhão | P50T -2- MAS403 | ||
| Seção de RAM | milímetro | 480×480 | |
| Torque do fuso (máximo) | Nm | 2590 | |
| Superfície do nariz para a mesa do fuso | milímetro | 200-3000 | |
| Parafuso de bola | Parafuso de bola (eixo x) | milímetro | 100×20 |
| Parafuso de bola (eixo y) | mm | 80×16 | |
| Parafuso de bola (eixo z) | mm | 63×12 | |
| Parafuso de bola (eixo w) | milímetro | 63×12 | |
| Rail -guia | Rail guia (eixo x) | Quatro 65 especificações do tipo de rolo pesado do tipo linear guias de movimento no eixo x | |
| Rail guia (eixo y) | Quatro 55 especificações do tipo de rolo de serviço pesado guias de movimento linear de movimento no eixo y | ||
| Rail guia (eixo z) | Trilho de slide ram quadrado ram | ||
| ALIMENTAR | Velocidade de moagem x, y, z, w eixo | m/min | 6/6/6/6 |
| Rapid X, Y, Z, W eixo | m/min | 10/10/10/2 | |
| Servo energia motor para x, y, z, w | KW | 9.75/ 7.17/ 7.75 | |
| Razão de torque de servo × redução de engrenagem para x, y, z, w | Nm | 50×5/48×5/48×5 | |
| Velocidade do motor servo para x, y, z, w | RPM | 5000/ 3000/3000 | |
| Revista de ferramentas (opcional) | Capacidade da revista | T | [40,60] |
| Nariz do fuso | BT50 | ||
| Puxe o garanhão | P50T -2- MAS403 | ||
| Diâmetro máximo (faca cheia/vazia) | milímetro | Φ125/Φ250 | |
| comprimento máximo | milímetro | 400 | |
| peso máximo | Kg | 25 | |
| Precisão de posicionamento (Padrões: GB/T19362. 1-2003) | X eixo | milímetro | 0.02 |
| Y eixo | milímetro | 0.02 | |
| Z eixo | milímetro | 0.02 | |
| W eixo | milímetro | 0.02 | |
| Precisão repetida de posicionamento (Padrões: GB/T19362. 1-2003) | X eixo | mm | 0.015 |
| Y eixo | milímetro | 0.015 | |
| Z eixo | milímetro | 0.01 | |
| W eixo | milímetro | 0.015 | |
| Requisitos de fonte de alimentação | Trifásico 380V | ||
| Capacitância | KVA | 145 | |
| Peso da máquina | T | 105 | |
| Dimensão da máquina | milímetro | 11500×3000×5800 | |
Principais características da máquina de perfuração horizontal do tipo piso
Orientação horizontal:Ao contrário das máquinas verticais de perfuração, que têm um eixo que aponta para cima, as máquinas de perfuração horizontal têm uma orientação horizontal do fuso. Isso lhes permite executar operações de perfuração horizontal com precisão.
Grande envelope de trabalho:As máquinas de perfuração horizontal do tipo piso são projetadas para lidar com peças de trabalho grandes e pesadas. Eles geralmente têm uma mesa enorme que pode acomodar peças de trabalho de vários tamanhos e pesos.
Estrutura rígida:Essas máquinas são construídas com uma estrutura pesada e rígida para garantir a estabilidade e minimizar as vibrações durante a usinagem. Essa rigidez é essencial para alcançar altos níveis de precisão.
Opções versáteis do eixo:Eles podem vir com diferentes opções de eixo, incluindo configurações de espinha única ou de vários fusíveis, e podem oferecer controles de velocidade variáveis para acomodar vários requisitos de corte.
Sistemas de controle digital:A maioria das máquinas de perfuração horizontal moderna do tipo piso estão equipadas com sistemas avançados de CNC (controle numérico de computador), que permitem controle preciso sobre o processo de usinagem. Os operadores podem programar caminhos complexos de ferramentas e fazer ajustes conforme necessário.

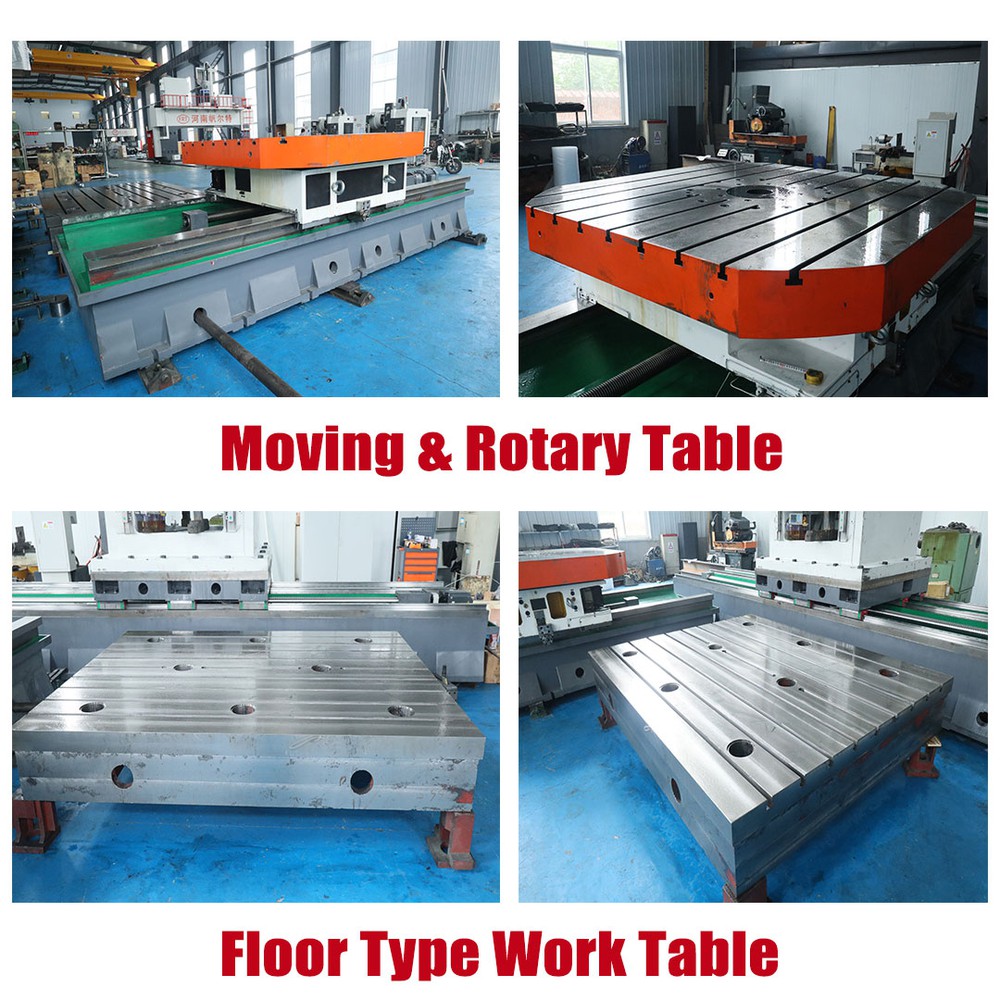

Tabelas rotativas:Algumas máquinas estão equipadas com tabelas rotativas que podem ser posicionadas em diferentes ângulos. Esse recurso é especialmente útil para executar operações de usinagem de vários lados.
Principais funções da máquina de perfuração horizontal do tipo piso
Tedioso:A função principal de uma máquina de perfuração horizontal do tipo piso é criar orifícios e furos precisos em uma peça de trabalho. Isso é comumente usado em aplicações como blocos de motor, caixas de câmbio e outros componentes que requerem orifícios alinhados e dimensionados com precisão.
Moagem:Essas máquinas também podem executar operações de moagem, como voltamento, contorno e bolso, usando várias ferramentas de corte. Isso os torna versáteis para a usinagem de superfícies e formas complexas.
Perfuração:Além de perfurar, as máquinas de perfuração horizontal podem ser usadas para operações de perfuração, incluindo a perfuração de vários orifícios em locais e ângulos precisos.
Tocando:Alguns modelos podem executar operações de toque, que envolvem furos para acomodar parafusos, parafusos ou outros prendedores.
Enfrentando:A máquina pode ser usada para enfrentar grandes peças de trabalho, garantindo que as superfícies finais sejam planas e perpendiculares ao eixo do furo ou orifício.
Usinagem de precisão:Essas máquinas se destacam em tarefas de usinagem de precisão, tornando -as adequadas para indústrias onde tolerâncias rígidas e alta precisão são críticas.
resumo
Em resumo, uma máquina de perfuração horizontal do tipo piso é uma ferramenta de usinagem pesada projetada para peças de trabalho grandes e intrincadas. Seus principais recursos incluem uma orientação horizontal do fuso, uma estrutura rígida, sistemas de controle CNC e opções versáteis do eixo. Suas principais funções abrangem a caça, a moagem, a perfuração, a tapping, o volante e a usinagem de precisão, tornando-a uma ferramenta valiosa em indústrias que requerem componentes usinados com precisão de alta qualidade.
